VOLANTE HKF…

Indicador tipo relógio com volante incorporado, feito em alumínio é projetado para montagem em brocas de qualquer orientação – e, portanto, adequado mesmo para posições críticas de instalação.

Características

  • Volante em alumínio com indicador integrado;

  • Escalas especiais disponiveis;

  • Diversos tamanhos;

  • Superfície revestida em poliamida.

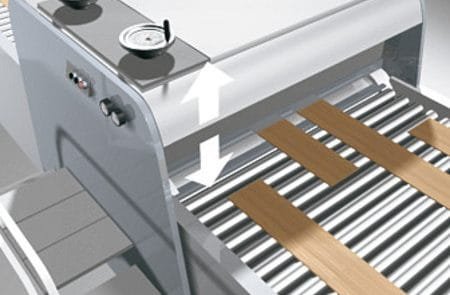

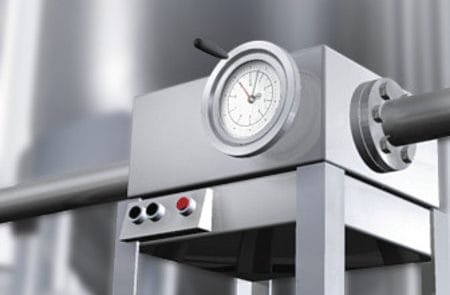

Exemplos de aplicações

TAMANHOS
type øD ødv ødx ød1 ød2 ød3 d4 a b c e f k GfG weight material
HKF12 120 6.8 20 35 90 95 M5 64 22.3 13.3 32 15 34 M6 1 kg aluminum
HKF16 160 7.8 20 35 90 95 M5 70 22.3 11.3 30 20 34 M8 1.1 kg aluminum

dv = d predrilled; dx = d max.; GfG = thread for handle

Tabela de definições
Componente Ordem dos dados Dados técnicos Informação adicional
Tipo de volante HKF… A 12, 16
Superfície C B alumínio usinado
KS alumínio com cobertura plástica, preto RAL9005 fosca
Furo do volante OG C sem furo de encaixe
… M6 … M8 com furo ou rosca  veja dimensões valor GFG
Furo Ød d vorg. D pré-furo  veja “Dimensões”, valor Ødv
… 7…20 d máx. em mm (H7)  veja “Dimensões”
Chaveta OP E sem chaveta
JS9 chaveta justa (leve)  de acordo com DIN 6885 T1
P9 chaveta justa (forçada)  de acordo com DIN 6885 T1
Anel de trava OK F sem (padrão)
MK com  apenas com furo OG
Visor após 1 volta (relação) … G 1, 2, 3, 6, 10, 12, 15, 18, 20, 24, 30, 36, 48, 50, 60, 72, 84, 96, 100
Sentido de rotação i H horário
e anti-horário
Ponteiro PM I pointer with gear ratio
PS 1 pointer with gear ratio and 1 pointer running 1:1
Set zero ON K sem
MN com
Escala N L escala normal  conforme relação escolhida
VK escala especial  solicite

*.

Ordem do código
HKF – – – – – – – – – – –
A B C D E F G H I K L
