Este produto será descontinuado em Junho de 2021!

Indicador de posição tipo manopla DK03

INDICADOR DE POSIÇÃO COM MANOPLA DK03

Indicador DK03, possui design compacto que consiste em um indicador tipo relógio com manopla integrada. Fácil instalação até em espaços limitados.

Características

  • Manopla com indicador tipo relógio integrado;

  • Acomoda eixo com até Ø14mm;

  • Visor frontal;

  • Design compacto;

  • Escalas especiais, inclusive para medições não lineares;

  • Manopla tipo redonda ou opcional tipo estrela.

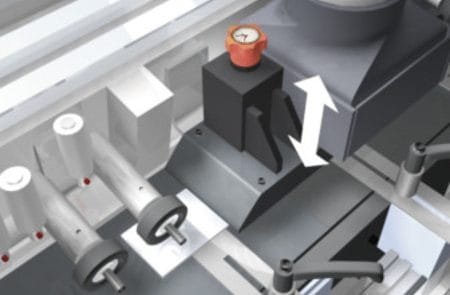

Exemplos de aplicações

Para solicitar orçamento, ligue: 11 4497-1735

COMPONENTEDADOS TÉCNICOSINFORMAÇÃO ADICIONAL
Temperatura de trabalho máx. 80 ºC
Peso 0.07kg
Carcaça poliamida

Tabela de definições
ComponenteOrdem dos dadosDados técnicosInformação adicional
Relações das engrenagens internas…A2, 3, 6, 10, 12, 15, 18, 20, 24, 30, 36, 48outros à pedido
Sentido de contagem = valor crescenteiBhorário
eanti-horário
Ponteiro1Cum ponteiro vermelhovermelho com a relação escolhida
2um ponteiro vemelhor e um preto 1:1 vermelho com a relação escolhida
EscalaN..Descala normalconforme relação escolhida
VK..escala especialdesign especial
Cores da escalaC1E1 cor
C22 cores
C33 cores
Eixo oco / diâmetro (mm)14FØ 14 mm
…RH8, RH10, RH12 bucha de redução
outros à pedido
Posição / pino de torque270Gveja o desenho
0veja o desenho
90veja o desenho
180veja o desenho
Tipo de manoplaRAHredonda
STestrela
Cor da manoplaFRIvermelho RAL 3000
Spreto RAL 9005
Anel de vedaçãoOKsem anel (padrão)
Mcom anel

*.

Ordem do código
DK02––––––––––
ABCDEFGHIK

Catálogo técnico

Português (pt-BR)
ENGLISH (en-EN)
3D CAD MODEL (en-EN)

Acessórios

Bucha de redução RH

Cores disponíveis

Preto RAL 9005

Vermelho RAL 3000
