Chave de desalinhamento para correias transportadoras

Sistema de segurança que identifica desalinhamento da correia transportadora da Electro-Sensors
C_UL_US

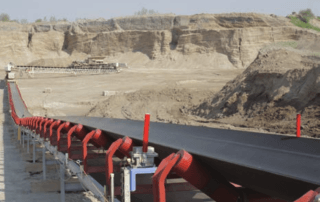

O modelo TA é uma chave de desalinhamento para correias transportadoras da Electro-Sensors, que identifica desalinhamento por meio de acionamento(s) de relé(s) da banda transportadora, evitando danos ou escape das correias. Esses sensores com roletes são usados em pares e colocados em cada lado da correia transportadora. Cada sensor pode ser equipado com até dois relés para produzir sinais indicando desalinhamento da correia em dois circuitos. O primeiro acionamento de sinal pode indicar um pequeno desvio da correia soando um alarme. O segundo ponto de sinal pode proteger contra desalinhamento extremo da correia desligando o transportador.

O modelo TA pode ser fornecido com carcaça de uso geral ou à prova de explosão. Carcaças em ferro fundido e revestidas com epóxi também estão disponíveis.

O TA é um sistema de proteção de correias transportadoras que economiza tempo, dinheiro, inatividade do processo e perda de produto quando é necessário substituir uma correia transportadora que danifica.

Resumo das características técnicas

  • Baixa os custos com danos devido ao desalinhamento ou escoamento das correias garantindo rápida parada quando a correia não estiver alinhada;
  • Rolo revestido de epóxi vermelho altamente visível de Ø 32 mm com buchas de nylon;
  • Carcaça em alumínio fundido e opcional em ferro fundido disponível;
  • Permite desligar o processo monitorando o comprimento todo da correia;
  • Instalação simples – fazer 3 furos de 10,3 mm de diâmetro e montar em um transportador;
  • Abertura do conduíte NPT de 3/4”;
  • O braço do rolete pode mover-se até 90 graus em qualquer direção e é acionado por mola para reinicialização automática;
  • Reset manual opcional disponível;
  • Faixa de temperatura de operação: -40°C até 65°C.

Chave de desalinhamento para correias transportadoras

ESPECIFICAÇÕES TÉCNICAS

Produto
Weight12-13 Lbs. (Models Vary)
Environment
Certified Ambient Temperature-40 °C  até 65.5 °C
Enclosure Material319 cast aluminum (optional cast iron)
Enclosure Rating (UL)NEMA Type 4/5 -7/9
Mounting3 holes at Ø 13/32” (Surface mount)
Switch
Switch TypeSPDT 1 ou 2
Contact TypeDry Contact
Contact Rating20A @ 480V max AC;
10A, tungsten @ 125 V AC;
1 hp 125V AC;
2 hp 250V AC;
½ A @ 125V DC;
¼ A @ 250V DC.
Electrical ActionNon-latching
Electrical Connection¾” NPT x 1
  • TA-1: Uso Geral, 1 relé SP / DT (1 relé de saída NA NF);
  • TA-2: Uso Geral, 2 relés SP / DT (2 relés de saída NA NF);
  • TA-5: Uso Geral, 2 relés DP / DT (2 polos / acionamento duplo);
  • TA-1X: À Prova de Explosão, 1 relé SP / DT (1 relé de saída NA NF);
  • TA- 2X: À prova de explosão, 2 relés SP / DT (2 relés de saída NA NF);
  • TA-5X: À prova de explosão, 2 relés DP / DT (2 polos / acionamento duplo);
  • TA-2D: Especial NEMA 4,4X (IP66) e carcaça NEMA 9, 2 relés SP / DT (2 relés de saída NA NF);
  • TA-5D: Especial NEMA 4,4X (IP66)e carcaça NEMA 9, 2 relés DP / DT (2 polos / acionamento duplo).
