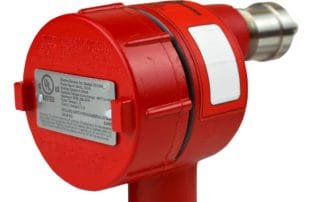

O sensor de posição para válvula SG1000D da Electro-Sensors, é um sistema de monitoramento de posição completo, alojado em um gabinete compacto e à prova de explosão. O SG1000D é um sensor de posição baseado em codificador que fornece uma saída de 4-20 mA e é usado para medir um processo rotativo, como uma posição de válvula que possui um movimento rotativo no sentido horário ou anti-horário. O SG1000D funciona em processos rotativos com uma varredura em escala total de até 15 graus (totalmente fechado para totalmente aberto), até aqueles com uma varredura em escala total de até 359 graus.

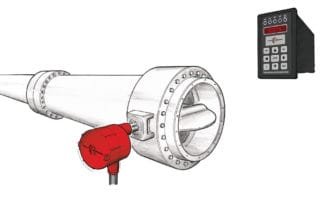

O Medidor de Processo PM500 opcional pode ser usado como um display remoto e pode fornecer a potência de saída de +24V CC para o SG1000D. Ele pode exibir o sinal de 4-20 mA em qualquer unidade do usuário, inclusive como uma porcentagem entre totalmente fechado (0%) até totalmente aberto (100%), permitindo que a porta ou válvula seja posicionada com precisão ao regular o fluxo de um produto. ou misturar produtos. A PM500 possui opções de dois ou quatro relés totalmente programáveis ​​e também uma opção de saída programável de 4 canais e 16 bits de 4-20 mA para espelhamento do sinal de 4-20 mA para um CLP.

Resumo das características técnicas

• Leitura de posição da válvula – 0° até 359°;
• Mede com precisão o movimento rotativo do eixo da válvula;
• Funciona em eixos de válvulas acionados ou acionados manualmente;
• Mantém a posição da válvula em caso de perda de energia;
• Interface com CLP ou medidor de processo PM500 opcional como unidade de exibição remota;
• Classe I, Divisão I (C, D) Classe II, Divisão I (E, F, G).
