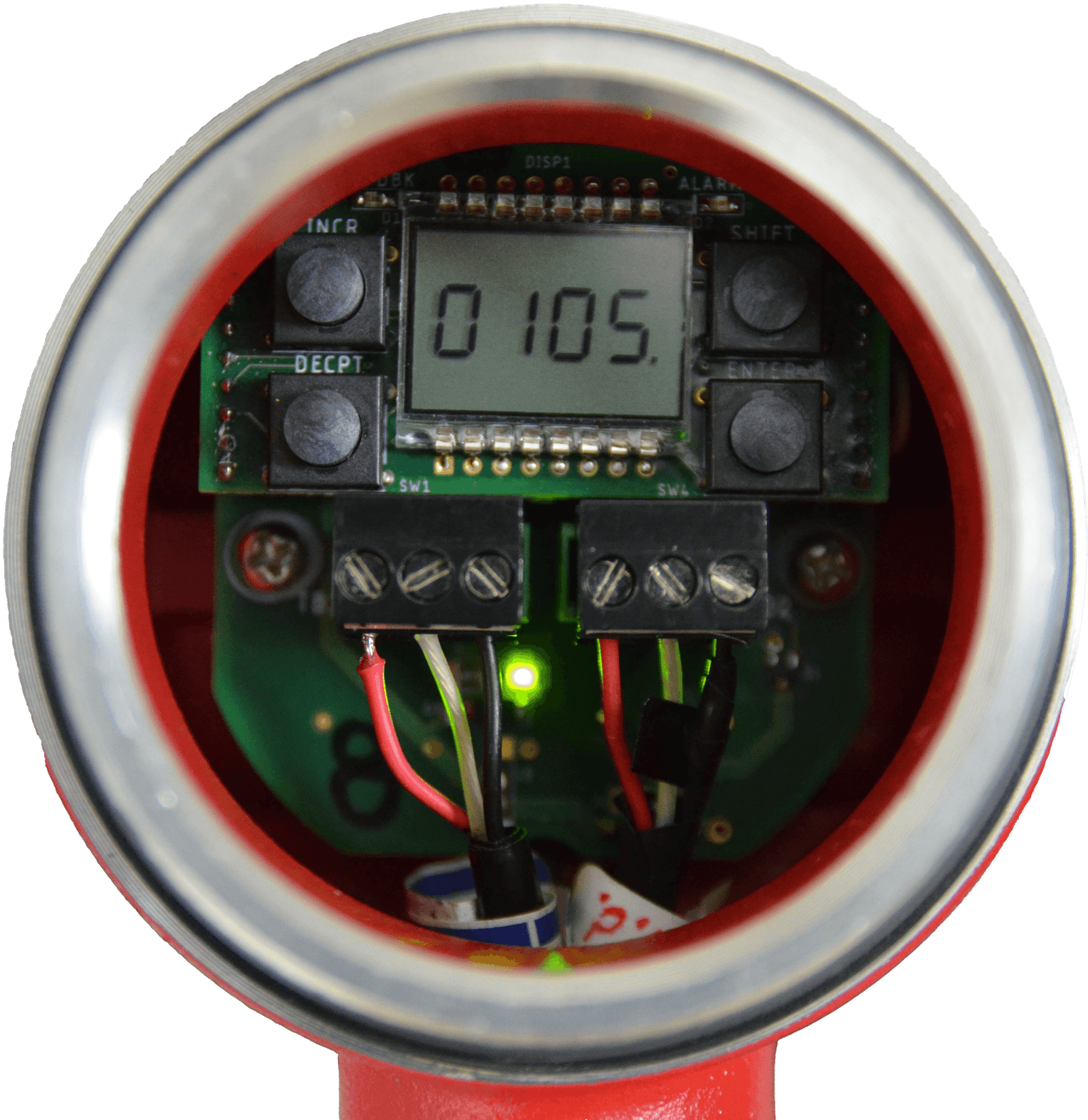

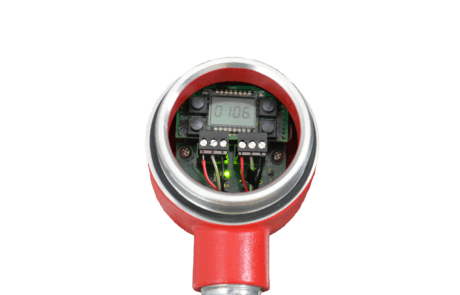

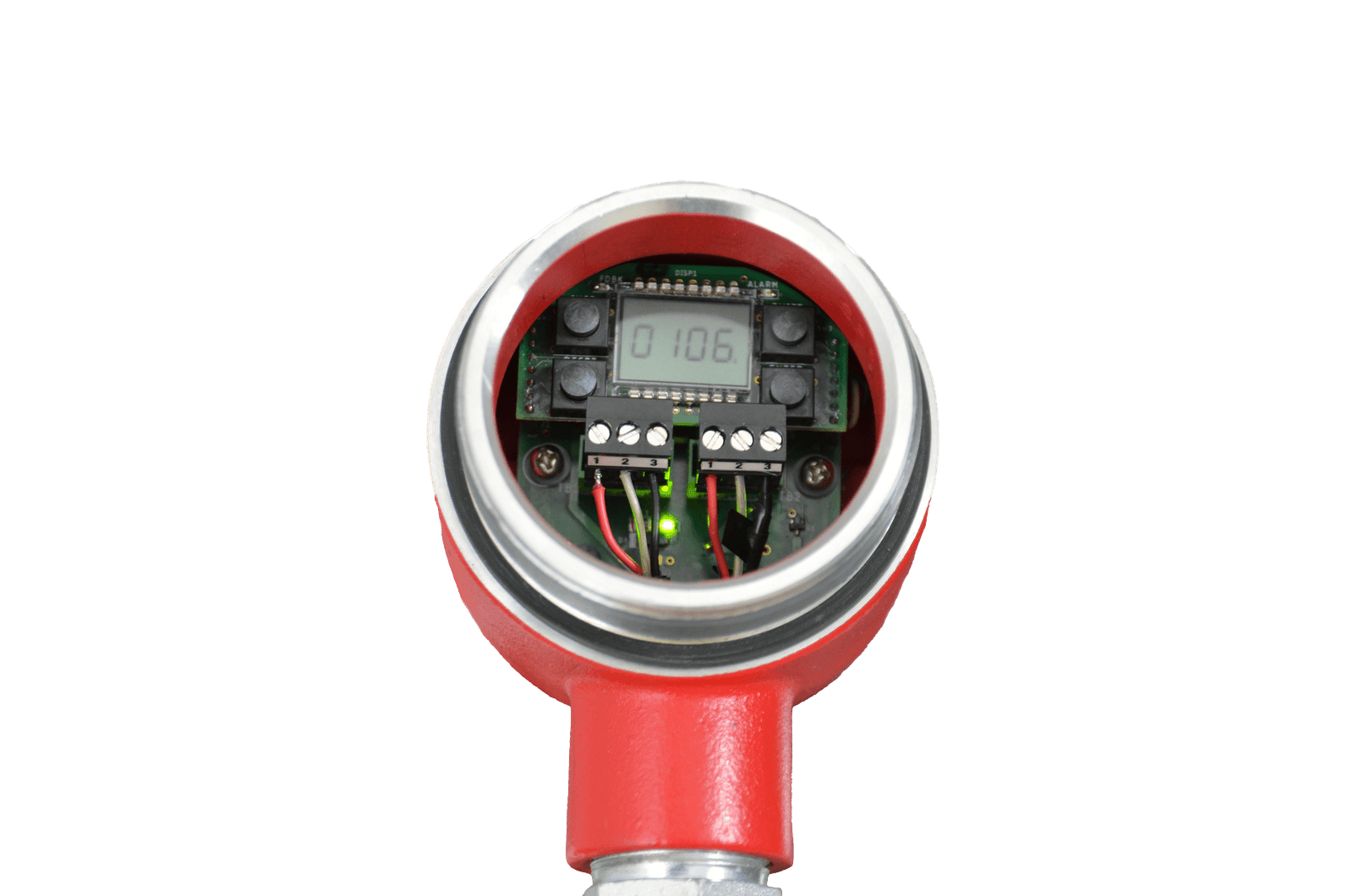

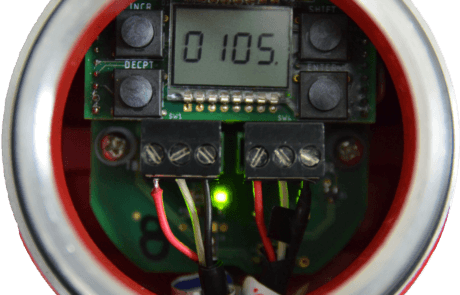

Sensor de velocidade do eixo com relé FB420
Sensor de velocidade do eixo com relé e 4-20mA FB420
ESPECIFICAÇÕES TÉCNICAS
| Alimentação | ||
|---|---|---|
| Entrada | Isolada +24 VCC ±10% | |
| Corrente de entrada | 55 mA (quando sinal e relé de 20 mA) | |
| Tipo de fusível | Fusível externo tipo slo-blo de 0.100 A | |
| Sinal de entrada | ||
| Tipo | Alternância magnética | |
| Faixa de operação | Geral = 0.1 Hz até 9,999 Hz (com 8 PPR = 0.75 para 9.999 rpm) |
|
| Distância de lacuna | 1/16″ até 1/4″ | |
| Sinal de saída analógico | ||
| Tipo | 4-20 mA, com pontos programáveis: (4 mA @ user min. rpm) (20 mA @ user max. rpm) |
|
| Precisão | ±0.7% | |
| Resolução de 4-20 mA | Depende da calibração, mas pode ser um melhor de 0,001 mA por incremento | |
| Impedância requerida | A saída de 4-20 mA precisa de carga de 250 a 500Ω | |
| Distância máxima do sinal | Usando um cabo com 3 condutores com 17,5Ω /1.000 pés por condutor, o comprimento máximo do cabo utilizável com o FB420 é: • 3.800 pés, quando o relé não for utilizado • 2,300 pés, quando o relé for utilizado |
|
| Dados de saída do relé | ||
| Número disponível | 1 SPDT Forma C | |
| Classificação de contato de relé | 5 Amp @ 30 VCC 5 Amp @ 250 VCA |
|
| Funções de relé | • Não utilizado • À prova de falhas de excesso de velocidade • À prova de falhas de baixa velocidade |
|
| Ambiente Físico | ||
| Classificação | NEMA 4X (IP66), junta plana | |
| Temperatura de operação | -40 °C → +65 °C (-40 °F → +149 °F) | |
| Temperatura de armazenamento | -40 °C → +80 °C (-40 °F → +176 °F) | |
| Umidade | 0% até 90%, não condensado | |
